Projekte & Lösungen | Halle & Lager
1 Planenrolltor | Standard | Hackschnitzellager: Fünf unserer Planenrolltore Mini in einer Reihe angeordnet, in einer Sonderbauform mit Rohrmotor und Sturzhöhe von NUR 20cm! Der Rohrmotor verfügt über ein 50Nm Drehmoment, d.h., das Tor öffnet ca. 10cm/Sekunde, ist also etwas langsamer als der Antrieb über einen Getriebemotor. Alle Motore sind bedienbar über eine integrierte Auf-und-Ab-Steuerung, mit einem Anschluss an 230V und werden von uns STECKERFERTIG vorkonfiguriert und geliefert.
Stabilität erhalten unsere Planentore durch eine zweiteilige seitliche Führung zur leichteren Montage, mit Gummilippen innen und aussen. Selbstverständlich sind waagerechte Windaussteifungen aus Rundrohr mit dabei. Und, unser Kunde hat seine Rolltore SELBST montiert, nach kurzer Anleitung versteht sich ;-). Eine sehr schöne Lösung, finden wir!
Beim zweiten Bauvorhaben verwendeten wir unsere Sonderbauteile zur seitlichen Befestigung der Seitenführungen und Konsolen am offenen IPE/HEA Stahlträger. Hier kam unser Planenrolltor Mini zum Einsatz.
Planenrolltor | Standard und Mini | Lager
Die perfekte Lösung. Genauso habe ich es mir vorgestellt.
Kunde anonym
Alle Planentore in Reihe schließen die Maschinenhalle sinnvoll zu, ein hervorragender Wetterschutz, der lange hält!
2 Planenrolltor | Standard | Maschinenhalle: Zum Einsatz kommen hier gleich mehrere unserer Planenrolltore in Reihe in unterschiedlichen Ausführungen, aber alle mit waagerechten Aussteifungen, seitlicher Gummilippenführung, stabiler Wickelwelle und einem speziellen Getriebemotor ausgestattet. Der textile Behang wird durch eine lichtgraue Plane mit 600g/qm gebildet.
Auf Grund des begrenzten Platzes an den Seitenstreben verwendeten wir unsere spezielle Motorvorverlegung, die den elektrischen Antrieb über die Getriebemotore ermöglicht. Zu beachten ist, dass auf einer Länge von ca. 30m und einem Niveaugefälle von ca. 25cm über diese Länge dennoch alle Planen in Flucht sind, also eine einheitliche Linienführung bilden. Eine kniffelige Herausforderung, die wir gerne angenommen haben!
Planenrolltor | Standard & Basis | Maschinenhalle
3 Planenrolltor | Standard | Lager- und Maschinenhalle: Drei Planenrolltore (ca. 3,80m x 3,70m) mit Windaussteifungen und Blechabdeckungen der Wickelwellen produzierten und lieferten wir an ein Unternehmen ins Erzgebirge nach Sachsen. Die Rohrmotore mit Nothandbedienung ermöglichen bei einer jeweils maximal 25 qm großenTorfläche ca. 10 Torbedienungen pro Tag. Die gesetzlich vorgeschriebenen Fangvorrichtungen nach DIN EN 13241-1, zweiteilige seitliche Führungen zur leichteren Montage, mit Gummilippen innen und außen sowie erweiterte Totmann-Steuerungen (automatisches Auf, Hand ab) mit verkabeltem Taster sorgen für einen stabilen und sicheren Wetterschutz.
Unser Planenrolltorsystem liefern wir steckerfertig mit ausführlicher Montage- und Betriebsanleitung aus, sodass Sie als Kunde Ihre Rolltore selbst montieren können! Zu sehen an diesem Beispiel :-).
Planenrolltore | Standard | Lager- und Maschinenhalle
Wir sind begeistert!
Optimale Belüftung für seine Hackschnitzel und sicherer Schutz für seine Maschinen hat unser Kunde in Osterhofen erhalten!
4 Planenrolltor | Hackschnitzellager & Maschinenhalle: Vier unserer Planenrolltore in Reihe produzierten, lieferten und montierten wir gemeinsam mit unserem Kunden. Alle vier Rolltore sind mit einem sehr stabilen Rohrmotor ausgestattet, der zahlreiche Öffnungen/Schließungen am Tag ermöglicht. Waagerechte Windaussteiffungen aus Rundrohren, stabile, verzinkte Seitenführungsschienen mit genieteten Gummilippen sorgen für eine saubere Führung des Planenwickels. Geschützt wird dieser durch unsere 6-fach gekanteten Wetterschutzabdeckungen.
Im unteren Beispiel ist ebenfalls eine Planentorkombination für Hackschnitzellager und Maschinenhalle zu sehen. Auffällig ist hier, dass die Wetterschutzabdeckung vollständig über die gesamte Länge beider Toröffnungen gelegt worden ist. Der Hallenbau sieht in Kombination mit der Fassade sehr gelungen aus.
Alle unsere Tore sind auf Maß gefertigt und werden steckerfertig ausgeliefert. D.h., vor Ort wird beim Kunden sehr viel Montageaufwand gespart. Außerdem erhalten Sie bei uns die benötigten Gewebebehangkombinationen kostenfrei, im Gegensatz zu vielen unserer Mitbewerber!
Planenrolltore | Hackschnitzellager & Maschinenhalle
5 Planenrolltor | Standard | Lagerhalle: Eine neues Palettenregalsystem, eingehaust mit Trapezblechen und Dach wird zu einer Lagerhalle und hinzu kommen zwei unserer AB AntonBogner Planenrolltore für einen Kunden in Bad Karlshafen!
Wir freuen uns, dass wir dieses Bauvorhaben mit unseren Planentoren abschließen durften. Montiert wurden unsere Rolltore auf Stahlträgern mit unseren hauseigenen Konstruktionsblechen zur seitlichen Montage.
Angetrieben werden die Tore über solide Getriebemotore mit Absturzsicherung und Nothandbedienung. Ergänzend wurden Wetterschutzabdeckungen der Planenwickel angebracht.
Planenrolltore | Lagerhalle | Palettenregalsystem
Maßgefertigte Produktion, immer abgestimmt auf die individuelle Situation unserer Kunden, das zeichnet uns aus.
Wir sind sehr zufrieden mit den neuen Toren und Ihrer gesamten Leistung.
6 Planenrolltore | Premium | Werkhalle: Hier haben wir sechs Planenrolltore in Reihe konstruiert, produziert, geliefert und montiert. Alle Planentore sind ca. 6,50m breit und ca. 4,50m hoch. Die Bedienbarkeit der Motore für das Öffnen und Schließen erfolgt über Taster an den Säulen sowie auch bequem vom Fahrzeug mit einer Funkfernbedienung. Stabile Seitenführungen, ausgestattet mit genieteten Gummilippen, ermöglichen eine saubere und sichere Führung des Gewebebehanges. Teilweise wurde ein transluzentes Lichtband eingebaut, um einen erhöhten Lichteinfall in der Halle zu ermöglichen.
Planenrolltor | Premium | Werkhalle

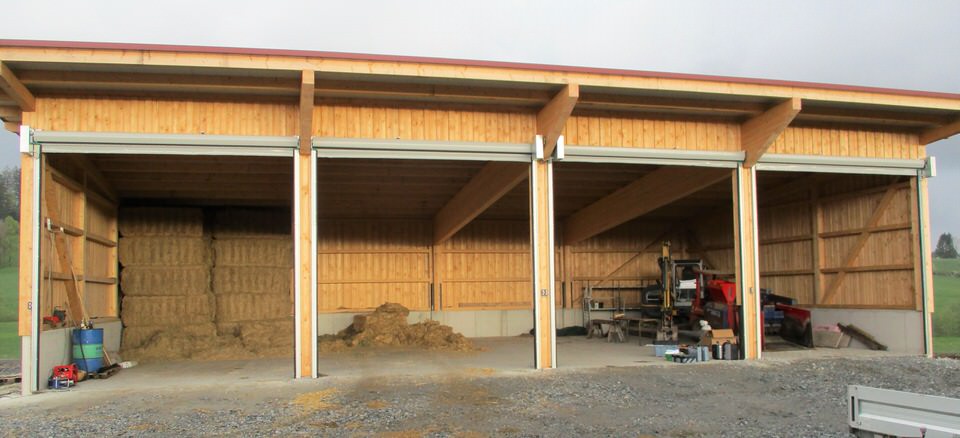

7 4 Planenrolltore | Standard | Maschinenhalle & Hackgutlager: Hier wurden vier Planenrolltore in Reihe für den Kunden auf Maß produziert, geliefert und montiert. Auf Grund des mangelnden Platzes und den vorhandenen Stahlträgern verwendeten wir unsere hauseigenen Motorvorverlegungen und Adapterschienen.

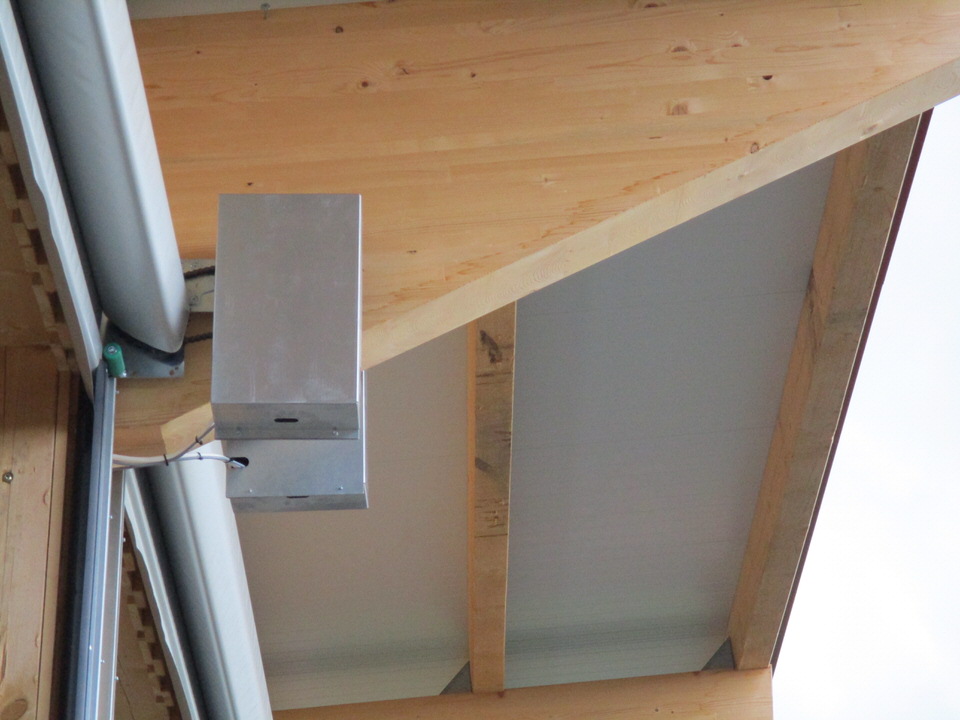

Die Motorvorverlegungen ermöglichen es, dass bei sehr schmalem seitlichen Platz dennoch alle vier Tore direkt nebeneinander montiert und damit auch elektrisch betrieben werden können.
Die Adapterschienen kamen für die Befestigung an den bauseits vorhandenen HAE Trägern zum Einsatz.
4 Planenrolltore | Standard | Maschinenhalle
AB AntonBogner Planenrolltore! Nur echt mit der grünen Laufrolle!
Optimale Lagerung der Hackschnitzel, gut belüftet durch eine Gewebebehangkombination Plane und Netz in anthrazitgrau.
8 Planenrolltor | Standard | Hackschnitzellager: Zu sehen sind zwei Planenrolltore in unserer Standard Ausführung mit einem Rohrmotor und einer erweiterten Impulssteuerung. Durch die ausgewählte Planen- und Netzkombination (untere 2/3 Drittel in Plane, oberes 1/3 Drittel in Netz) entsteht eine leichter Luftzug, der es ermöglicht, dass die gelagerten Hackschnitzel ausdünsten können und dennoch abtrocknen.
Die nachfolgenden drei Planenrolltore sind ebenso als Wetterschutz zur Einlagerung des Hackschnitzelgutes in einem Lager von uns eingebaut worden. Die Konstruktion, Produktion und steckerfertige Lieferung erfolgte wie immer in unserem Haus, sodass wir jederzeit die ausgelieferte Qualität überwachen können bis hin zur vielleicht gewünschten Montage vor Ort.
Planenrolltor | Standard | Hackschnitzellager
9 Planenrolltor | Standard | Fahrsilo: Dieses sehr große Planenrolltor mit einer Länge von ca. 7,30m und einer Höhe von ca. 4,20m ist über einen Getriebemotor mit Absturzsicherung nach EN12604 bedienbar. Zusätzlich haben wir noch einen Bedientaster mit Aufputzgehäuse (IP54) mit drei Tastern, geeignet für Totmann-Betrieb, installiert. Die waagerechten Windaussteifungen aus Rundrohr wurden durch eine zusätzliche Windaussteifung aus 50x50mm verzinktem Stahlrohr mit Befestigung am Boden verstärkt, da auf diesem Gelände eine erhöhte Windlast auftritt.
Unsere Rolltore liefern und montieren wir steckerfertig, so dass die eigentliche Montagezeit vor Ort beim Kunden stark reduziert wird.
Planenrolltor | Standard | Fahrsilo
Mein erstes Planenrolltor mit montiert! Sieht schee aus! (O-Ton Stefan: Unser Mitarbeiter im Team ;-))
Optimale Lagerung der Hackschnitzel, gut belüftet durch eine Gewebebehangkombination Plane und Netz in verschiedenen Farbkombinationen möglich.
10 Planenrolltor | Standard | Hackschnitzellager: Unser Planenrolltor zum Schutz eines Hackschnitzellager vor Wind und Wetter. Waagerechte Aussteifungen, seitliche Führungen, eine stabile Wickelwelle mit Blechabdeckung sowie ein starker Getriebemotor sorgen für eine optimierte Lagerung der Hackschnitzel. Selbstverständlich kann das Planentor jederzeit rasch geöffnet bzw. geschlossen werden. Speziell für diese Kunden wurde eine Bespannungskombination aus Plane (unten) und Netz (oben) gewählt, um eine konsequente Durchlüftung der Hackschnitzel langfristig zu erreichen.
Planenrolltor | Standard | Hackschnitzellager
11 Planenrolltor | Standard | Lager: Vier unserer Planenrolltore zum Schutz von Lagergut vor Wind und Wetter. Waagerechte Aussteifungen, seitliche Führungen, eine stabile Wickelwelle mit Wetterschutzabdeckung sowie ein solider Rohrmotor sorgen für eine optimierte Lagerung. Zur besseren Durchlüftung wählte dieser Kunde eine Gewebebehangkombination aus Plane und Netz. Und, wir lieferten per Spedition an und unser Kunde montierte seine vier Planentore selbst! Respekt, eine tolle Leistung! Einen schönen Gruß in den hohen Norden!
Planenrolltor | Standard | Lagergut
Unsere Montag verlief reibungslos. Vielen Dank an das Bogner Team!
